類別

項目

單位

數據

尺寸參數

★總長

mm

7750

★總寬

mm

2000

★總高

mm

2950

質量參數

乘坐人數（含駕駛員）

人

2+3

總質量

kg

5600

主要性能參數

工作平臺額定載荷

kg

200

**大作業高度★

m

18

★**大作業高度時作業幅度

m

4.4

★**大作業幅度

m

10.5

**大作業幅度時作業高度★

m

5

支腿跨距★

橫向

mm

4400

縱向

mm

4350

臂架變幅時間

s

80

臂架回轉速度

s/r

65

支腿收放時間

s

40

行駛參數

★前懸

mm

1075

★后懸

mm

2015

★后伸

mm

1300

★軸距

mm

3360

**高行駛速度

Km/h

**

**小離地間隙

mm

195

接近角

.

20

離去角

.

13

部件名稱

簡要說明

底盤

江鈴 JX1061TSGA26

發動機

江鈴柴油發動機，功率85KW，國六排放

駕駛室

雙排座，可乘坐5人，駕駛室裝備空調

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

機械操作

工作平臺

1500x700x1**

臂架形式

★三節五邊型工作臂，同步伸縮

回轉裝置

360度連續回轉

支腿

★前X后H型，單獨可調

操作

★工作平臺和地面遙控器電氣操作

**系統

負載比例**系統，實現無級調速

調平系統

液壓自動調平

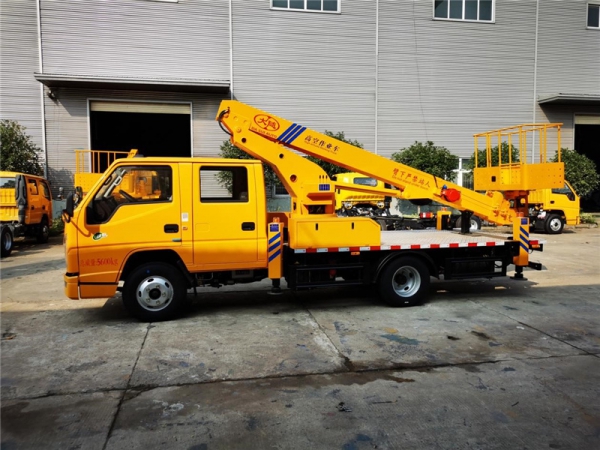

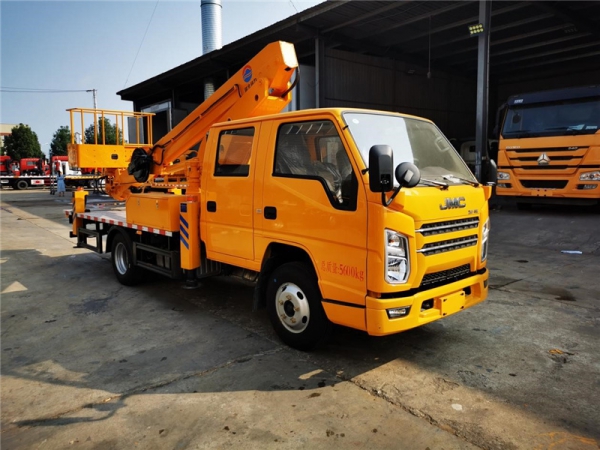

SCS5061JGKJXS6型高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，**大作業高度18米，**大作業幅度10.5米。

名稱

簡要說明

上下車自動互鎖裝置

★用于上下車互鎖，防止誤操作發生危險

水平功能

★實時顯示整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全**示裝置

在車輛上有工程頻閃燈，照明燈

發動機點火熄火

在轉臺和平臺處可對發動機進行點火，熄火**
